1、常用热水供暖系统
高层建筑供暖系统，目前通常采用分层式和双水箱分层式两种。
（1）分层式供暖系统
分层式供暖系统如图1所示。该系统在垂直方向分成两个或两个以上的系统。其下层系统通常与室外热网直接连接，它的高度主要取决于室外热网的压力和散热器的承压能力；而上层系统则通过热交换器进行供热，从而与室外热网相隔绝。当高层建筑散热器的承压能力较低时，这种连接方式是比较可靠的。[1]

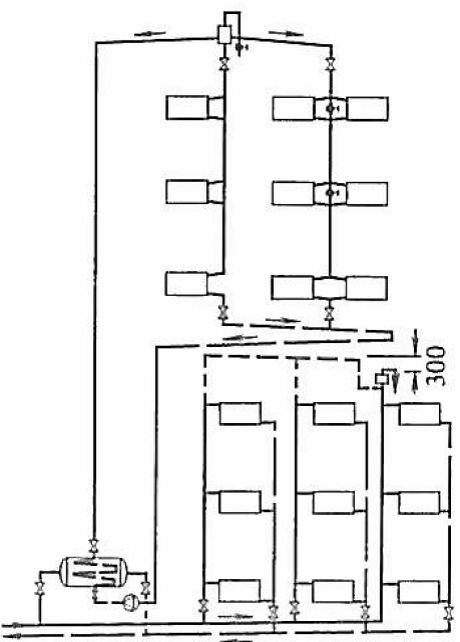

图1 分层供暖系统
（2）双水箱分层式系统
当热水温度不高，使用热交换器显然不经济合理时，则可以采用如图2所示的双水箱分层式系统。该系统具有以下特点：
1） 上层系统与外网直接连接。当外网供水压力低于高层建筑静水压力时，在供水管上设加压泵。而且利用进、回水两个水箱的水位差h进行上层系统的循环。
2） 上层系统利用非满管流动的溢流管6与外网回水管的压力隔绝。
3） 利用两个水箱与外网压力相隔绝，在投资方面低于热交换器，且简化了入口设备。
4） 采用了开式水箱，易使空气进入系统，增加了系统的腐蚀因素。

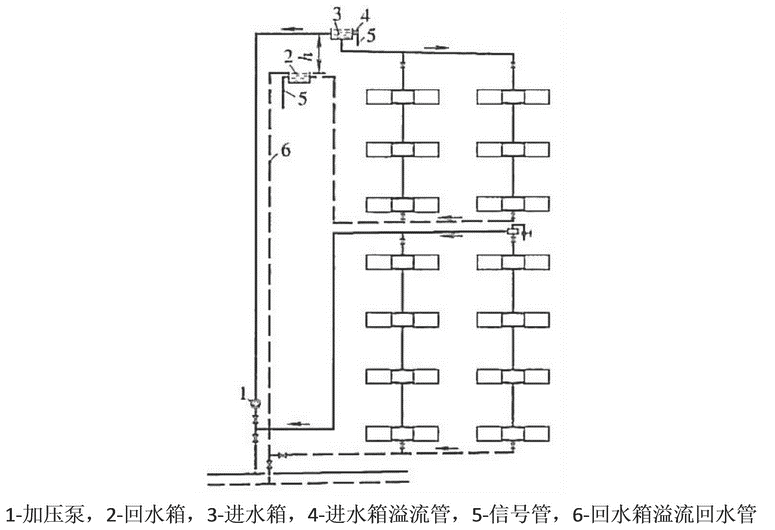

图2 双水箱分层式系统
2、其他热水供暖系统
参考资料：
[1] 贺平, 孙刚. 供热工程[M]. 北京: 中国建筑工业出版社, 2003.6.
