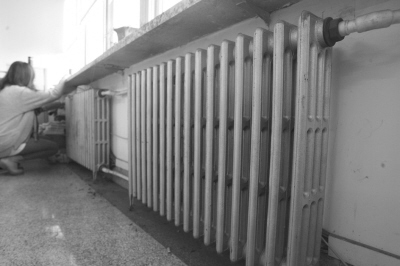

散热器（俗称暖气片），是将热媒（热水或蒸汽）的热量传导到室内的一种末端采暖设备，已成为冬季采暖不可缺少的重要组成部分。散热器计算是确定供暖房间所需散热器的面积和片数。
一、散热器片数计算公式
（1）已知散热器传热系数K和单片散热器面积F
散热器片数n的计算公式如下：[1]
式中，Q为房间的供暖热负荷，W；K为散热器传热系数，W/(㎡·℃)；F为单片散热器面积，㎡/片；Δt为散热器传热温差，℃；β1、β2、β3、β4依次为散热器的安装长度修正系数、支管连接方式修正系数、安装形式修正系数、流量修正系数。
散热器的传热温差计算如下：
Δt=tpj – tn
式中，tpj为散热器里热媒（热水或蒸汽）的平均温度（热媒为热水时，等于供/回水温度的算术平均值），℃；tn为供暖室内计算温度，一般为18℃。
以95/70℃的热水热媒为例，Δt=64.5℃：
（2）已知单片散热器的散热量计算公式ΔQ
散热器片数n的计算公式如下：[2]
式中，ΔQ为单片散热器散热量，W/片。
式中，A、b为又实验确定的系数，可要求厂家提供。以椭四柱813型为例，ΔQ=0.657Δt1.306。
二、散热器修正系数β1、β2、β3、β4[2]

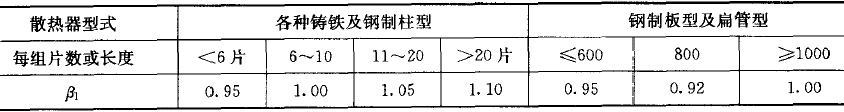

表 安装长度修正系数β1

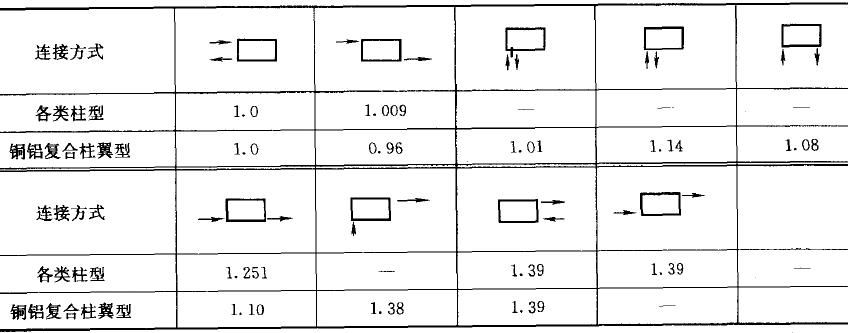

表 支管连接方式修正系数β2

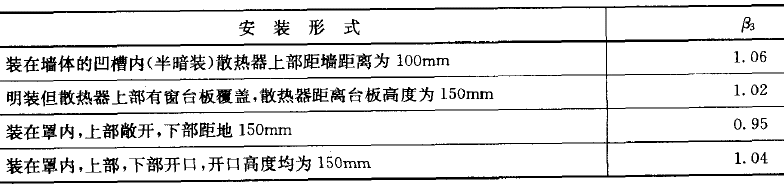

表 安装形式修正系数β3

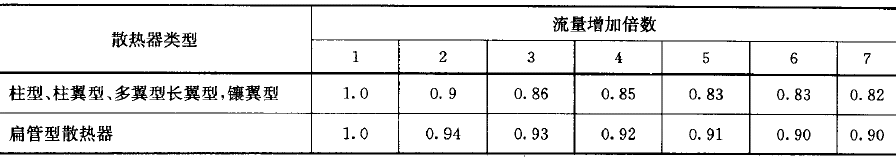

表 进入散热器的流量修正系数β4
注：1）流量增加倍数 = 25 /（供水温度 - 回水温度）；2）当散热器进出口水温为25℃时的流量，亦称标准流量，上表中流量增加倍数为1 。
三、房间层数位置修正
此外，对多层住宅根据多年实践经验，一般多发生上层热下层冷的现象，故在计算散热器片数时，建议在总负荷不变的条件下，将房间热负荷做上层减、下层加的调整，调整百分数一般为5% ~ 15%，见下表。

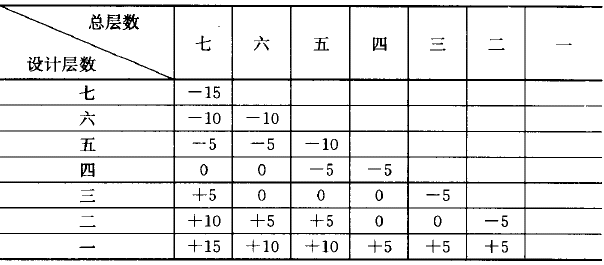

表 散热器片数调整百分表（%）
四、散热器片数近似问题
散热器的片数或长度，应按以下原则取舍：（《09 技术措施》2.3.3条）[3]
1）双管系统：热量尾数不超过所需散热量的5%时可舍去，大于或等于5%时应进位；
2）单管系统：上游（1/3）、中间（1/3）及下游（1/3）散热器数量计算尾数分别不超过所需散热量的7.5%、5%及2.5%时可舍去，反之应进位；
3）铸铁散热器的组装片数，不宜超过下列数值：
粗柱型（包括柱翼型）：20片
细柱型：25片
长翼型：7片
举例：某双管系统计算片数为19 .5片，则尾数占比例为0. 5/ 1 9.5 = 0.026 < 5% ，所以尾数应舍去，取19 片。
参考资料：
[1] 全国勘察设计注册工程师公用设备专业管理委员会秘书处. 全国勘察设计注册公用设备工程师暖通空调专业考试复习教材（第三版）[M]. 北京: 中国建筑工业出版社, 2012.(P86-87)
[2] 陆耀庆. 实用供热空调设计手册（第二版）[M]. 北京: 中国建筑工业出版社, 2007.(P396-397)
[3] 住建部工程质量安全监管司. 2009全国民用建筑工程设计技术措施 暖通空调·动力[M]. 北京: 中国计划出版社, 2009.12
