光电式露点湿度计是使用光电原理直接测量露点温度的一种电测法湿度计。它的测量准确度高，而且可靠，适用范围广，尤其适宜于低温与低湿状态的测量。光电式露点湿度计测定气体露点温度的原理与露点湿度计相同，其结构如图1所示。

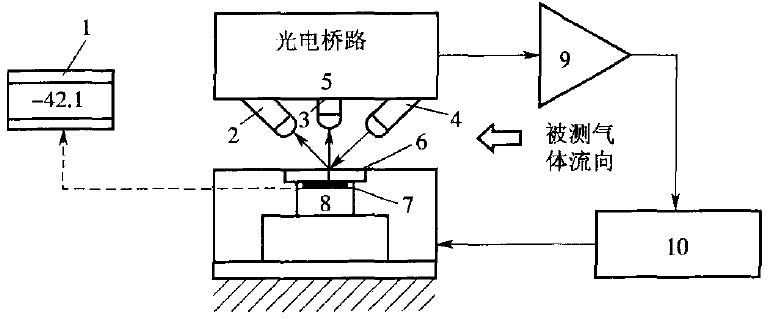

图1 光电式露点湿度计
1-露点温度指示器，2-反射光敏电阻，3-散射光敏电阻，4-光源，5-光电桥路，6-露点镜，铂电阻，7-半导体热电制冷器，8-放大器，9-可调直流电源
光电式露点湿度计的核心是一个可以自动调节温度、能反射光的金属露点镜及光学系统。光电式露点湿度计要有一个高度光洁的露点镜面及高精度的光学与热电制冷调节系统，这样的冷却与控制可以保证露点镜面上的温度值在±0.05℃的误差范围内。
特殊设计的光电式露点湿度计的露点测量范围可以达到为-40~100℃，典型的光电式露点湿度计露点镜面可以冷却到比环境温度低50℃，最低的露点能测到1%~2%的相对温度。光电式露点湿度计不但测量精度高，而且还可以测量高压、低温、低湿气体的相对湿度。但采样气体不得含有烟尘、油脂等污染物，否则会自接影响测量精度。
参考资料：
[1] 万金庆. 建筑环境测试技术[M]. 武汉: 华中科技大学出版社, 2009.8.
[2] 方修睦. 建筑环境测试技术（第二版）[M]. 北京: 中国建筑工业出版社, 2008.
