太阳能空气集热器:光热利用的又一种形式

太阳能空气集热器也可叫做太阳能空气加热器,是利用太阳能加热空气的装置。本质上,太阳能空气集热器和太阳能热水器十分相似,都是利用经太阳辐射照射的吸热板来加热空气或水,但是由于空气和水的物性差别很大,故两种集热器的特点和用途有所差异。[1]

太阳能空气集热器

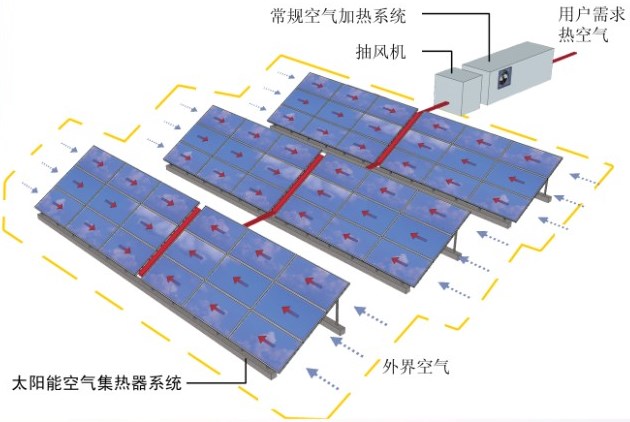

图:太阳能空气集热器系统[2]

太阳能空气集热器的优缺点

与热水器相比,太阳能空气集热器主要优点如下:

(1)不存在冬季结冰的问题

(2)微小的漏损不会严重影响空气加热器的工作和性能

(3)加热器承受的压力很小,可以利用较薄的金属板制造

(4)不必考虑材料的防腐问题

(5)经过加热的空气可以直接用于干燥或者房间取暖,不用增加中间热交换器

空气集热器也有其自身的不足之处:

(1)因为空气的热导率很小,因此其对流换热系数远小于水的对流换热系数。所以在相同的条件下,空气集热器的效率要比普通平板水集热器的效率低

(2)其次,与水相比,空气的密度小,以致在同样加热量的情况下,为使空气能在加热系统中流动,需要消耗较大的送风功率

(3)另外,空气的热容量很小,为了贮存热能,需要使用石块或鹅卵石等贮热堆

太阳能空气集热器的分类

太阳能空气集热器根据集热板结构的不同,分为两大类:

(1)无孔集热板型

无孔集热板是指在空气集热器中,空气流不能穿过集热板,而是在集热板的上面和背面流动,并和太阳能进行热交换。

太阳能空气集热器

这种无孔集热板型的空气集热器的优点是结构简单、造价便宜。缺点是空气流和集热板之间的热交换不能充分进行,此集热效率难以有很大的改进。

(2)多孔集热板型

针对上述无孔集热板型空气集热器的缺点提出了多孔集热板型空气集热器。多孔集热板型具有多孔网板、蜂窝结构、多层重叠板等不同型式。

太阳辐射在多孔集热板中能够更深地射透。同时网孔增加了集热板和气流之间的接触传热面积,可以进行更为有效的传热。

太阳能空气集热器

图:使用废旧易拉罐做热吸收板的太阳能空气集热器

太阳能空气集热器的应用

太阳热空气集热器的用途可以有如下:

(a)加热建筑物

(b)利用干燥床或吸收式制冷过程作建筑物空调

(c)烘干农产品和木材

太阳能空气集热器

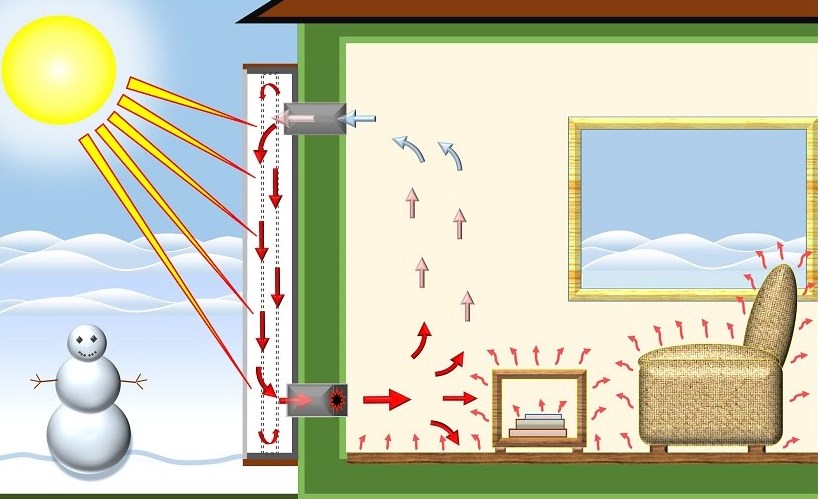

图:冬季加热房间

参考资料:
[1] 王如竹, 代彦军. 太阳能制冷[M]. 北京: 化学工业出版社, 2007.01.
[2] 新浪博客:太阳能空气集热器,烘干农产品的首选辅助能源
