供暖系统由锅炉、供热管道、散热器三部分组成。建筑物的耗热量和散热器的确定以及供热管道管径和系统压力损失的计算是一项周密细致和复杂的设计过程。一般由设计部门暖通设计人员承担。
1、建筑物采暖热指标
供热指标是在当地室外采暖计算温度下，每平方米建筑面积维持在设计规定的室内温度下供暖，每平方米所消耗的热量qh（W/㎡）。在没有设计文件，不能详细计算建筑物耗热量，只知道总建筑面积的情况下，可用此指标估算供暖设备，概略地确定系统的投资，qh值及各类型建筑物热指标见表1。

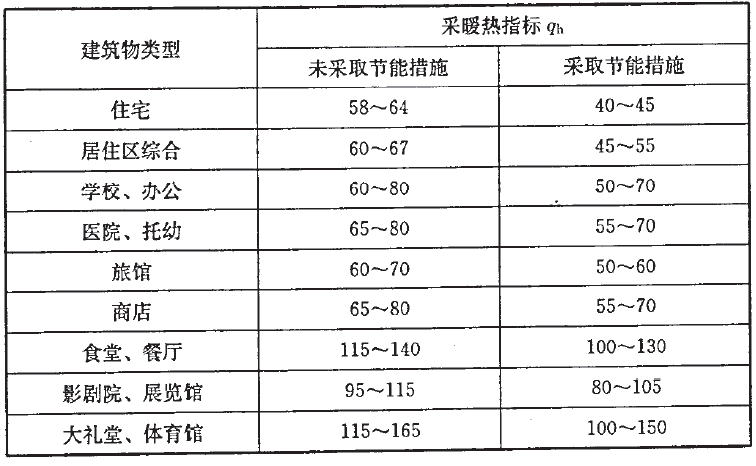

表1 采暖热指标推荐值（W/㎡）[1]
注：1、表1摘抄自《城镇供热管网设计规范》J 34-2010
2、表1中的数据适用于我国东北、华北、西北地区。
2、散热器散热量及数量的估算[2]
⑴以椭四柱813型散热器[3]为准，采暖供回水温度95~70 ℃，室内温度为18℃。

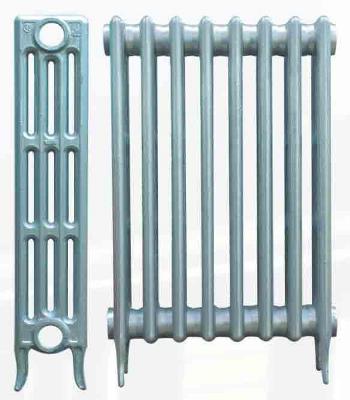

图：椭四柱813型散热器
热水采暖时，一片散热器的Q 值为：
Q热水=K·F·Δt=8.55×0.275×64.5=151.7 W/片
式中：K=8.55W/(㎡·℃)，F=0.275㎡/片，Δt=(95+70)/2-18=64.5℃。
假设一间15㎡的住宅房间，建筑围护结构采取了节能措施，采暖热指标qh取45W/㎡，则需要的散热器片数估算为：
n = A·qn/Q热水=15×45/151.7=4.4片≈5片
⑵ 各种散热器之间的换算
若需将椭四柱813型散热器改为其它类型的散热器其片数转换可按下式：
K1×F1×Δt= K2×F2×Δt 即K1×F1= K2×F2 进行换算。
不同散热器的K、F值可要求厂家提供，未提供时可参考资料[3]。
⑶ 房间内散热器数量的调整
①朝向修正：朝南房间减1片，朝北房间加1片；即面积、窗墙比相同的两个房间，南、北向相差2 片。如果以上15㎡房间朝南，则只需要5-1=4片椭四柱813型散热器。
② 窗墙比修正：有门窗的房间比只有窗无外门面积、朝向均相同的房间多2 片。
③ 角隅房间（具有两面外墙的房间）：按估算数附加100%。
散热器数量经过修正后，可根据适用、经济、美观的要求，选用所需散热器型号，并用互换公式换算所需订购的散热器数量。
④ 如要求相对精确，散热器片数的确定，可参见暖通设计手册或其它有关资料。
参考资料：
[1] 《城镇供热管网设计规范》J 34-2010
[2] 何银成. 供热设备的估算方法[J]. 建筑技术通讯(暖通空调),1988,03:36-39.
[3] 陆耀庆. 实用供热空调设计手册（第二版）[M]. 北京: 中国建筑工业出版社, 2007.(P398~407)
